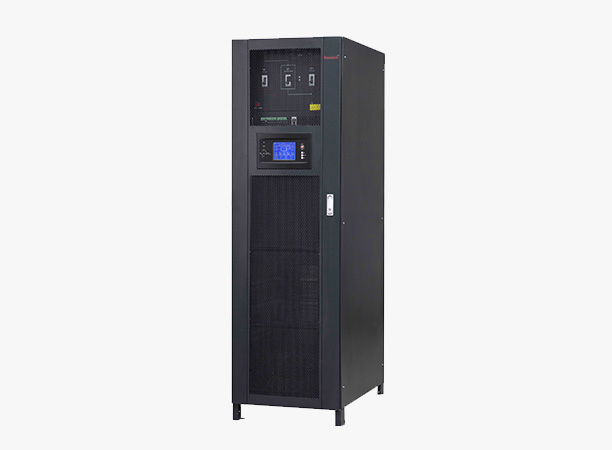

模塊化RM系列10-400KVA
產品型號：RM10KVA~RM400KVA
輸出功率：10-400KVA
輸入電壓：380V/400V/415V(線電壓）
輸出電壓：380V/400V/415V（線電壓）
電池電壓：±240VDC（32~44節可設置）
延時時間：
在線訂購產品詳情
產品功能
RM系列模塊化UPS
RM系列模塊化UPS電源是業界領先的全數字化電源產品，集中了單進電子與自動控制領域較先進的技術成果，使得關鍵設備的供電可靠性、可用性、可維護性得到了突破性的提高。 RM系列模塊化UPS電源結合了傳統塔式機型的技術特點與現代機房模塊化的需求，在實現模塊化設計的同時，保證了系統的高可靠性。此系列產品各項性能指標均達到國際領先水平，擁有相當高的性價比，是各行業高可靠供電需求.
主要特點：
1、UPS系統模塊化設計，N+X冗余，在線熱插拔升級擴容。
2、超強的負載適應性以及帶載能力，超強的電網適應性。
3、綠色節能電源：整機效率大于95%，輸入功率因數大于0.99，輸入電流諧波小于3%。
4、功率模塊配置雙DSP控制器，模塊獨立自主控制，無單點故障風險。
5、整流、逆變、充電、放電全部實現DSP數字化控制。
6、采用IGBT模塊而非分立器件，大大地提高了功率模塊與系統的可靠性。
7、全正面維護，提供上下進線方式，方便用戶接線。
8、超大屏幕觸摸屏人機界面，信息量豐富。
9、獨立充電系統，強大的充電能力，完善的電池管理方案。
10、全數字化模塊并聯技術，極佳的環流指標。
11、可緊靠其他設備安裝，節省機房空間。
12、冗余智能調速風扇，低噪節能。
13、系統機柜內部集成配電系統，安裝極其方便并且節省用戶投資。
14、卓越的發電機匹配性能。
15、 可由電池直流啟動（冷啟動），方便操作。
16、所有電路板均采用三防工藝。
系統選件
1、SNMP網絡通訊卡
2、 防雷模塊
3、電池溫度補償器
4、手機短信報警器
5、防塵網
高可靠性設計方案
RM系列模塊化UPS電源采用集成封裝IGBT模塊而非分立器件（如圖所示）。相對于分立IGBT器件，集成封裝IGBT模塊具有更大的電流承載能力，更小的功耗，對于提高功率模塊的效率與可靠性有著巨大的好處。采用分立器件進行功率模塊的設計，需要進行多個IGBT器件的并聯，同時需要處理續流二極管的設計與工藝問題，給系統的可靠性以及生產過程的一致性都帶來了極大的風險。集成封裝的IGBT模塊具有較大的電流通斷能力，不需并聯即可滿足功率模塊的需求，同時集成了續流二極管，降低了設計工藝與生產過程的風險。通過采用集成封裝的IGBT模塊，RM系列產品在實現高效率、低功耗的同時，保證了功率模塊以及系統的高可靠性。
規格參數表
容量 | 10-400KVA | ||||
主路輸入 | |||||
輸入電壓 | 380V/400V/415V(線電壓） | ||||
輸入頻率 | 50/60Hz | ||||
功率因數 | >0.99 | ||||
電流畸變率 | THDi<3%（100%線性負載） | ||||
電壓范圍 | 304V~478Vac(線電壓）滿載304V~228Vac(線電壓）負載從100%到75%之間功率線性降額 | ||||
頻率范圍 | 40Hz-70HZ | ||||
電池 | |||||
電池電壓 | ±240VDC（32~44節可設置） | ||||
充電功率 | 20%*系統功率 | ||||
充電電壓精度 | ±1% | ||||
旁路 | |||||
旁路電壓 | 380V/400V/415V（線電壓） | ||||
電壓范圍 | -20%-+15% | ||||
旁路頻率范圍 | 50/60Hz(額定頻率）±1Hz,±3Hz,±5Hz | ||||
輸出 | |||||
輸出電壓 | 380V/400V/415V（線電壓） | ||||
電壓精度 | ±1% | ||||
電壓畸變率 | THD<1%(線性負載),THD<5%(非線性負載) | ||||
功率因數 | 0.8 | ||||
三相相位精度 | 120°±0.5° | ||||
峰值比 | 3:1 | ||||
過載能力 | 110%,1小時后轉旁路 | ||||
125%,10分鐘后轉旁路 | |||||
150%,1分鐘后轉旁路 | |||||
>150%,200ms后轉旁路 | |||||
系統 | |||||
系統效率 | 正常模式:95% | ||||
顯示 | LCD+LED,觸摸屏+鍵盤 | ||||
防護等級 | IP20 | ||||
通信接口 | RS232,RS485,干接點,SNMP卡,EPO | ||||
接線方式 | 支持上下進線 | ||||
運行溫度 | 0-40℃ | ||||
存儲溫度 | -25℃~70℃ | ||||
相對濕度 | 0-95%(無凝露) | ||||
噪音(dB) | <55dB | ||||
RM系列—RM主機柜機機械特性 | |||||
重量(KG) | 3模塊機 | RM030/10 RM045/15 RM060/20 | 120KG | ||
6模塊機 | RM060/10 RM090/15 RM120/20 | 176KG | |||
10模塊機 | RM100/10 RM150/15 RM200/20 | 196KG | |||
PM10 | 10KVA功率模塊 | 20KG | |||
PM15 | 15KVA功率模塊 | 21KG | |||
PM20 | 20KVA功率模塊 | 22KG | |||
尺寸(W*D*H)(mm) | 3模塊機柜 | 600*900*1100 | |||
6模塊機柜 | 600*900*1600 | ||||
10模塊機柜 | 600*900*2000 | ||||
功率模塊 | 440*590*134 (10KVA/15KVA/20KVA) | ||||
RM系列—RM060/20B主機柜機機械特性 | |||||
重量(KG) | 型號 | RM030/10B RM045/15B RM060/20B | 280KG | ||
PM10 | 10KVA功率模塊 | 20KG | |||
PM15 | 15KVA功率模塊 | 21KG | |||
PM20 | 20KVA功率模塊 | 22KG | |||
尺寸(W*D*H)(mm) | 機柜 | 600*1020*2000 | |||
功率模塊 | 440*590*134（PM10/PM15/PM20) | 數量 | 3 | ||
電池包模塊 | 824*120*177 | 數量 | 16 | ||
PDU模塊 | 440*590*134 注：當插入PDU模塊時功率模塊插槽減少一個 | ||||
